Kjøpeveiledning for toppinngangsmikser: Alt ingeniører trenger å vite

Hva en Toppinnlegg Mikser Hva og når ingeniører bør spesifisere en

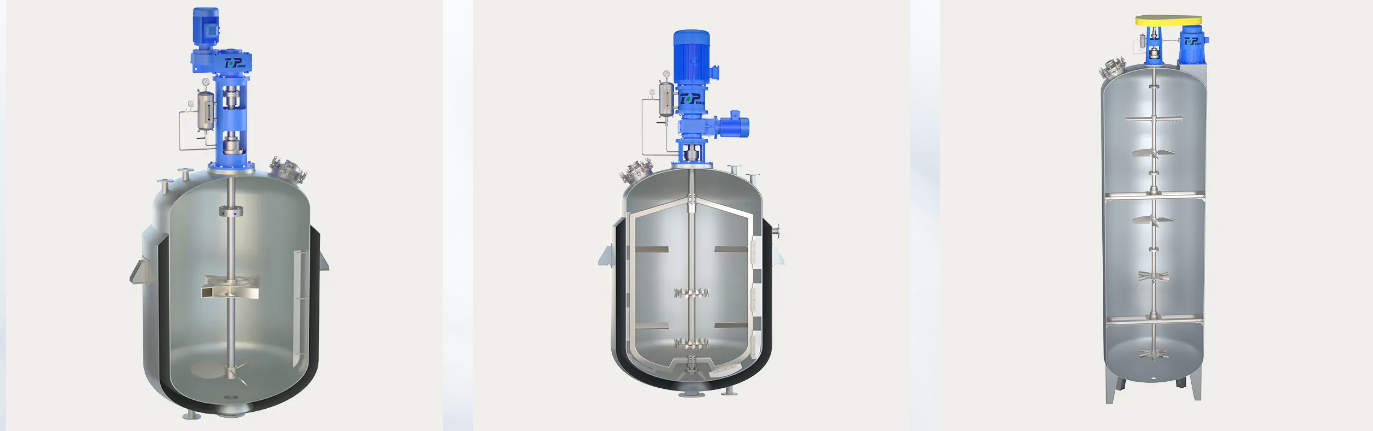

A toppinngangsblander er en agitatormontering montert gjennom en åpning i toppen av en tank eller et kar , med en vertikal aksel som går ned i prosessfluidet og ett eller flere pumpehjul nedsenket i væsken. Drivmotoren og girreduksjonen sitter over tanktaket eller på en støttebro, og dreier akselen ovenfra i stedet for fra siden eller bunnen. I mange anskaffelsesdokumenter og mekaniske datablader er det samme utstyret merket som en toppmatingsblander, et begrep som understreker hvordan materiale, pulver eller tilsetningsstrømmer ofte kommer inn i fartøyet fra toppen mens impelleren blander innholdet under.

For ingeniører som sammenligner omrøringskonfigurasjoner, er det korte svaret dette: en toppinngangsblander er generelt konfigurasjonen for å spesifisere når en tank rommer mer enn noen få tusen liter, når prosessen krever mer enn ett impellertrinn langs akselen, når full tilgang til tankbunnen er nødvendig for andre dyser eller rengjøringsutstyr, eller når væskeviskositeten i løpet av et bredt spekter av batch-fyllingssykluser. Blandere med sideinngang og bunninngang forblir nyttige i smalere bruksvinduer, men toppinngangs- og toppmatingsfamiliene dekker den største andelen av generell industriell blanding, blanding av lagertanker og reaktorrøreoppgaver.

Avsnittene nedenfor går gjennom dimensjoneringslogikk, impellervalg, materialvalg, monteringspraksis og vedlikeholdsplanlegging som ingeniører vanligvis trenger før de ferdigstiller en toppinngangsblanderspesifikasjon for en kjemikalietank, et avløpsbasseng, et matbeholder eller en bulkvannlagringstank.

Top-Entry Mikser, Toppmatingsmikser , og relaterte vilkår forklart

Anskaffelsespapirer for blandeutstyr bruker flere overlappende termer, og ingeniører som er nye i et prosjekt, antar noen ganger at de refererer til forskjellige maskiner når de ikke gjør det. Tabellen nedenfor oppsummerer hvordan terminologien vanligvis brukes på tvers av mekaniske tegninger, anbudsdokumenter og vedlikeholdsmanualer.

I praksis vil en innkjøpsingeniør se alle fire begrepene brukt nesten om hverandre innenfor samme tilbudsforespørsel. Det som betyr mer enn etiketten er den underliggende mekaniske detaljen: aksellengde, impellertrinn, tetningstype og monteringsflensklassifisering, som alle er dekket i avsnittene som følger.

Hvordan en industriell toppinngangsmikser fungerer: Kjernekomponenter

En industriell toppmikser er bygget av et lite sett med komponenter som gjentar seg i nesten alle størrelser og bruksområder. Å forstå hver del hjelper ingeniører med å lese et mekanisk dataark raskt og oppdage uoverensstemmelser mellom prosesskravet og den foreslåtte maskinvaren.

Motor og girredusering

Motoren leverer rotasjonskraft, og fordi prosessblanding vanligvis krever langt lavere akselhastighet enn en standardmotor produserer, trapper en girredusering ned hastigheten mens dreiemomentet multipliseres. Valg av reduksjon er en av de viktigste avgjørelsene i hele forsamlingen fordi dreiemoment, ikke rå hestekrefter, er det som faktisk beveger en tyktflytende eller faststofffylt væske.

Blanderaksel og kobling

Akselen fører dreiemoment fra reduksjonsrøret ned gjennom tanktoppen inn i væsken. Aksellengde, diameter og antall støttelagre avhenger av væskedybden og den naturlige piskefrekvensen til akselen under belastning. Lange aksler på høye tanker trenger ofte et mellomliggende stabilt lager for å unngå resonans nær driftshastighet.

Impellerkonfigurasjoner

Impellervalg avhenger av blandemålet og væskereologien. Vanlige typer inkluderer:

• Turbiner med skrå blader for generell blanding og moderat faststoffsuspensjon
• Hydrofoil-hjul for energieffektiv bulkstrøm i væsker med lav til middels viskositet
• Turbiner med flatt blad eller Rushton-stil for gassspredning og høyere skjærbelastninger
• Anker- og spiralformede båndhjul for høyviskositetstankblander der væske knapt beveger seg bort fra veggen

Montering av flens og akseltetning

Monteringsflensen overfører mikserens fulle vekt og bøyemoment inn i tankkonstruksjonen, så flensklassifisering og boltmønster må samsvare med både mikserbelastningen og tanktakets design. Akseltetningen, enten det er en enkel leppetetning, en pakkboks eller en mekanisk tetning, holder prosessvæsken innesluttet og holder utvendig forurensning ute av åpne tanker.

Velge høyre toppinngangsmikser: Key Engineering Parameters

Før du ber om et tilbud, samler en ingeniør vanligvis en kort liste over prosessparametere. Tankgeometri, væskeviskositet, egenvekt og faststoffinnhold bestemmer sammen dreiemomentet og kraften en toppinngangsblander trenger for å levere , og å hoppe over en av dem har en tendens til å produsere en underdimensjonert eller overdimensjonert maskin.

Etter hvert som tankvolumet vokser, øker nødvendig motorkraft med den, men ikke i en rett linje, siden større fartøy vanligvis kjører med lavere akselhastighet med proporsjonalt høyere dreiemoment. Tabellen nedenfor viser typiske referanser for motorkraftbåndsingeniører når en toppinngangsblander eller toppmatingsblander måler mot tankvolum.

Figur 1: Generelle referansebånd for toppinngang blandemotoreffekt mot tankvolum. Faktisk effekt avhenger av viskositet, egenvekt og impellervalg.

Matchende blandehastighet til væskeviskositet for en tankmikser med høy viskositet

Akselhastighet og væskeviskositet beveger seg i motsatte retninger. Tynne, vannlignende væsker kan blandes effektivt ved relativt høye turtall, mens tykke pastaer og oppslemminger trenger en tankblander med høy viskositet som kjører ved lavt turtall med vesentlig mer dreiemoment for å unngå å stoppe drivverket eller overbelaste akselen. Å kjøre en viskøs væske for fort sløser med energi og øker skjærspenningen uten å forbedre blandingskvaliteten, mens å kjøre en tynn væske for sakte forlenger batchsyklustiden uten fordel.

Figur 2: Hastigheten faller generelt når viskositeten øker, og det er grunnen til at dreiemoment, ikke hastighet, blir den begrensende designfaktoren for tykke væsker.

To dimensjonsløse tall styrer dette forholdet i blandingsteknikkpraksis: blandings-Reynolds-tallet, som sammenligner treghetskraften med viskøs kraft i tanken, og krafttallet, som kobler impellergeometrien til kraften som trekkes ved en gitt hastighet. Strømmen har en tendens til å forbli laminær ved lave Reynolds-tall, noe som betyr at et spiralformet bånd eller ankerhjul som arbeider nær tankveggen blir langt mer effektivt enn en liten høyhastighetsturbin som ellers ville forlatt stillestående soner urørt.

Bransjeanvendelser av toppinngangs- og toppmatingsmiksere

Toppinngangs- og toppmatingsblandere vises i et bredt spekter av prosessindustrier. Det spesifikke løpehjulet, tetningen og materialvalget skifter fra en applikasjon til den neste selv om den grunnleggende monteringskonfigurasjonen forblir den samme.

Toppinngangsmikser for blanding av kjemikalietanker

Ved kjemisk prosessering håndterer en toppinngangsblander for bruk av kjemikalietank typisk reagensblanding, pH-justeringstanker og reaksjonskar. Korrosjonsbestandighet og tetningsintegritet har en tendens til å ha mer betydning her enn råkraft, siden mange kjemiske strømmer er aggressive mot standard karbonstål fuktede deler.

Top Entry Mikser for avløpsvannbehandling

En blander med toppinngang for avløpsvannbehandling er vanligvis installert i utjevningsbassenger, nøytraliseringstanker og kjemikaliedoseringstanker på renseanlegg. Disse enhetene kjører vanligvis kontinuerlig, så lager- og tetningsholdbarhet under konstant drift blir en sentral valgfaktor.

Top Entry Mixer for slamblanding

Anaerobe kokere og fortykningstanker er avhengige av en toppinngangsblander for slamblanding for å holde faste stoffer suspendert og forhindre lagdeling. Slamservice kombinerer ofte moderat viskositet med slitende faste stoffer, og favoriserer robuste impellerbelegg og bredere akselklaringer.

Toppinngangsblander for oppbevaring av vanntank

Lagringsanlegg for drikkevann og prosessvann bruker en blander med toppinngang for vanntankapplikasjoner hovedsakelig for å forhindre termisk lagdeling og for å holde desinfeksjonsmiddelrester jevnt fordelt gjennom det lagrede volumet. Kraftbehov her er vanligvis beskjedne siden selve væsken er nær vannviskositet.

Top Entry Mixer for matforedling

En blandebatteri med toppinngang for matforedling prioriterer vanligvis hygienisk design, glatte indre overflater og materialer som tåler hyppige vaskesykluser. Batchkonsistens og skånsom skjærkontroll betyr like mye som råblandingsintensitet i denne sektoren.

Valg av materiale og kabinett: Rustfritt stål og eksplosjonssikre alternativer

Toppinngangsmikser i rustfritt stål

En blander med toppinngang i rustfritt stål er vanligvis spesifisert når prosessvæsken er etsende, saltholdig eller krever en hygienisk overflatefinish. Mat og drikke, farmasøytiske mellomprodukter og fine kjemiske prosesseringslinjer lener seg mot rustfrie fuktede deler fordi de tåler hyppige nedvaskings- og rengjøringssykluser uten overflateforringelse.

Eksplosjonssikker toppinngangsmikser

En eksplosjonssikker toppinngangsblander bruker en forseglet og klassifisert motorkapsling designet for å inneholde potensielle antennelseskilder når mikseren opererer i et område som håndterer brennbare løsemidler, brennbart støv eller andre farlige atmosfærer. Ingeniører som jobber med disse prosjektene koordinerer vanligvis valg av kabinett med anleggets områdeklassifiseringsstudie tidlig i designfasen, siden kapslingstype påvirker motorrammestørrelse og monteringsarrangement.

Sammenligning av monteringstyper: blandere for toppinngang, sideinngang og bunninngang

Å velge mellom monteringstyper er en av de tidligste avgjørelsene i et blandesystemoppsett. En industriell toppinngangsblander gir generelt den bredeste fleksibiliteten på tvers av tankstørrelser og prosessoppgaver, og det er grunnen til at den fortsatt er standardvalget for de fleste tunge industriblanderspesifikasjoner, selv om sideinngangs- og bunninngangskonfigurasjoner fortsatt passer spesifikke oppsett bedre i enkelte anlegg.

Figur 3: Relativ sammenligning på tvers av fem praktiske faktorer, skåret på en generell fempunkts teknisk referanseskala i stedet for en fast standard.

Sideinngangsblandere kan passe til veldig store åpne tanker der en toppinngangsaksel trenger å være upraktisk lang, og bunninngangsblandere av og til passer til situasjoner med trang takhøyde. Allikevel vinner et toppmontert røreverk som regel når vedlikeholdstilgang og forseglingspålitelighet veies sammen med blandingsytelsen, siden drivkomponentene forblir over væskelinjen og er tilgjengelige uten å tømme karet.

Vedlikeholdsplanlegging og pålitelighet for toppmonterte blandere

Pålitelighetsplanlegging for en toppmontert mikser sentrerer vanligvis om tre slitasjepunkter: akseltetningen, smøringen av girreduksjonen og løpehjulets festeutstyr. Forseglingens tilstand er vanligvis den første tingen å sjekke under en planlagt inspeksjon , siden en nedbrytende forsegling ofte viser seg som væske som siver rundt monteringsflensen i god tid før noen drivverkssymptomer vises.

Figur 4: Generelle inspeksjonsintervallreferansepunkter, justert i praksis basert på driftssyklus, væskeslipeevne og kontinuerlig versus intermitterende drift.

Kontinuerlig bruk i avløpsvann eller slamservice har en tendens til å forkorte disse intervallene sammenlignet med intermitterende batchtanker, og innhold av slipende faststoffer akselererer slitasje på impeller og akselbelegg uavhengig av monteringstype. Registrering av vibrasjonstrender og girkasseoljetilstand over tid gir en tidlig advarsel i god tid før en tetning eller et lager faktisk svikter.

Installasjonsretningslinjer for tunge industrielle blandesystemer

Installasjonskvaliteten har en direkte effekt på langsiktig pålitelighet for alle tunge industrielle miksere, og de fleste feltproblemer spores tilbake til at ett av de følgende trinnene blir forhastet eller hoppet over under igangkjøring.

1. Bekreft at tanktaket eller støttekonstruksjonen kan bære hele den statiske vekten pluss bøyemomentet som genereres under drift, ikke bare blanderens tørrvekt.
2. Bekreft akseljusteringen mellom girreduksjonsutgangen og blandeakselkoblingen før karet fylles, siden feiljustering under belastning er langt vanskeligere å korrigere senere.
3. Kontroller impellerklaringen fra tankveggen og bunnen mot trekktoleransen, spesielt på fartøyer med interne ledeplater eller spoler.
4. Trekk til alle monteringsflensboltene til den angitte sekvensen og verdien i stedet for å stramme i en enkelt omgang rundt flensen.
5. Kjør en innledende tomgangstest for å bekrefte rotasjonsretningen og se etter akselpisk før du tilfører prosessvæske.
6. Registrer grunnlinjevibrasjoner og strømavlesninger når mikseren kjører under normale prosessforhold, siden disse tallene blir referansepunktet for fremtidige vedlikeholdskontroller.

Strukturell støtte fortjener spesiell oppmerksomhet på ettermonteringsprosjekter, der et eksisterende tanktak designet for en lettere agitator eller ingen agitator i det hele tatt kan trenge forsterkning før en større toppmontert blandebatteri kan installeres trygt.

Arbeide med en toppinngangsmikserprodusent

Å velge en toppinngangsmikserprodusent innebærer mer enn å sammenligne et datablad med et prosesskrav. Ingeniørstøtte under spesifikasjonsfasen, muligheten til å modellere ikke-standard tankgeometri og tilgang til applikasjonserfaring på tvers av flere bransjer, bestemmer hvor godt det endelige utstyret yter når det når feltet.

Wuxi Top Mixer Equipment Co., Ltd. er ett eksempel på en industriell røreverkprodusent med et dedikert ingeniørteam som spenner over utstyr for væske, pulver og slurry. Etablert i 2003 med sin produksjonsbase i Wuxi, innenfor Yangtze River Delta industriregion, organiserer selskapet sitt arbeid på tvers av flere applikasjonsdivisjoner, inkludert pulver- og slurryblanding, biomasseenergi og miljøvern, mat- og farmasøytisk mellombehandling og finkjemisk blanding. Denne typen divisjonsstruktur er vanlig blant produsenter som betjener en bred kundebase, siden løpehjulsgeometri, tetningstype og materialvalg er vesentlig forskjellig mellom en matmengdetank og en finkjemisk reaktor.

Når ingeniører vurderer en produsent av toppinngangsmikser, har noen få praktiske spørsmål en tendens til å dukke opp tidlig i samtalen: kan produsenten modellere akselen kritisk hastighet for en ikke-standard tankhøyde, kan de kjøpe impellermaterialer tilpasset en uvanlig væskekjemi, og kan de støtte igangkjøring og feilsøking når enheten er installert. Produsenter med erfaring på tvers av kjemiske, vannbehandlings-, mat- og biomassesektorer har generelt en bredere referanseramme til disse spørsmålene enn en leverandør som arbeider fra en enkelt katalogkonfigurasjon.

Ofte stilte spørsmål

• Q1: Hva er en toppinngangsmikser

  A: Det er en agitator montert gjennom toppen av en tank, med akselen og impelleren som strekker seg nedover i prosessvæsken mens motoren og reduksjonsrøret forblir over fartøyet.

• Spørsmål 2: Hvordan fungerer en toppinngangsmikser

  A: Motoren driver en girredusering som senker hastigheten og øker dreiemomentet, og dreier en vertikal aksel koblet til ett eller flere impellere som skaper strømningsmønstre inne i tanken for å blande eller suspendere innholdet.

• Q3: Hva er en toppmatingsblander

  A: Begrepet beskriver den samme toppmonterte konfigurasjonen, ofte brukt når prosessen involverer tilførsel av pulver-, additiv- eller væskestrømmer inn i karet ovenfra mens impelleren blander blandingen.

• Q4: Hva er en industriell agitator

  A: Det er en generell betegnelse på utstyr som skaper bevegelse inne i en tank eller et kar for å blande væsker, suspendere faste stoffer eller opprettholde jevn temperatur og sammensetning gjennom en prosessbatch.

• Q5: Hva er tankagitasjon

  A: Tankomrøring refererer til den mekaniske prosessen med å skape strømning inne i et kar, typisk gjennom et roterende pumpehjul, for å oppnå blanding, suspensjon, varmeoverføring eller reaksjonslikhet.

• Spørsmål 6: Hvordan velger jeg riktig toppinngangsblander for tanken min

  A: Start med tankgeometri, væskeviskositet, egenvekt og faststoffinnhold, og match deretter dreiemoment og impellertype til disse parametrene før du velger motoreffekt og tetningskonfigurasjon.

• Spørsmål 7: Hva er forskjellen mellom en toppinngangsblander og en sideinngangsblander

  A: En blandebatteri med toppinngang monteres gjennom tanktoppen med drivverket over væskelinjen, mens en blandebatteri for sideinngang monteres gjennom tankveggen nær bunnen, som passer til visse store åpne tankoppsett.

• Q8: Kan en toppinngangsblander håndtere væsker med høy viskositet

  A: Ja, med riktig løpehjul, for eksempel et anker eller spiralformet bånddesign og en girredusering dimensjonert for lav hastighet og høyt dreiemoment, kan en tankmikserkonfigurasjon med høy viskositet håndtere tykke væsker effektivt.

• Spørsmål 9: Hvilke bransjer bruker toppinngangsmiksere

  A: Kjemisk prosessering, avløpsvannbehandling, slamnedbryting, vannlagring, mat- og drikkevarebehandling og biomasseenergianlegg bruker vanligvis toppinngangs- og toppmaterblandere.

• Spørsmål 10: Hvor ofte bør en toppinngangsblander betjenes

  A: Inspeksjonsintervallene varierer med driftssyklus og væskeslipeevne, men mange enheter med kontinuerlig drift kontrolleres på en syklus på omtrent seks til tolv måneder, med tetnings- og girkasseoljetilstand som primære sjekkpunkter.

• Spørsmål 11: Tilbyr en toppinngangsmikserprodusent tilpassede design

  A: Mange produsenter, inkludert Wuxi Top Mixer Equipment Co., Ltd., samarbeider med ingeniører for å modellere ikke-standard tankgeometri og justere aksellengde, impellertype og tetningskonfigurasjon rundt den spesifikke prosessen.

• Q12: Hva er rollen til girreduksjonen i en toppmontert agitator

  A: Girreduksjonen konverterer motorhastigheten til den lavere akselhastigheten og høyere dreiemomentet som de fleste blandeoppgaver krever, og vurderingen bestemmer i stor grad hvor mye belastning mikseren kan håndtere under bruk.
