Bottom Entry Mixer vs Side Entry Mixer: Hvilken bør du velge?
Rask sammenligning: Bunninngangsmikser vs Sideinngang Mixer
A blandebatteri i bunn er generelt det sterkere alternativet når en prosess trenger skånsom blanding med lav skjærkraft i et lite til mellomstort kar, spesielt der hygienisk design og lett rengjøringsmateriale, for eksempel melkeproduksjon, kosmetikkformulering og bioteknologipartier. En blander med sideinngang passer vanligvis bedre for store lagertanker og bulkvæskebeholdere, der enheten er montert gjennom tanksideveggen nær bunnen for å holde faste stoffer suspendert og blande store volumer uten å åpne tanktaket. Det riktige valget avhenger av tankstørrelse, produktviskositet, hygienekrav og hvordan fartøyet er tilgjengelig for service.
Før du går dypere inn i designdetaljer, er her en kort oppsummering av når hver konfigurasjon har en tendens til å gi mening i daglige anleggsoperasjoner.
- Velg en blandebatteri med bunn for væsker med lav til middels viskositet i kar som trenger hyppig rengjøring eller sanitær håndtering.
- Velg en side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Vurder tankgulvplass, takhøyde og tilgang til vedlikehold av tetninger før du fullfører noen av konfigurasjonene.
- Begge konfigurasjonene kan bidra til å holde faste stoffer suspendert, men den ideelle impelleren og monteringsvinkelen avhenger av den spesifikke batch- og tankgeometrien.
Hva er en bunnmikser ( Bunnmatermikser ) og hvordan fungerer det

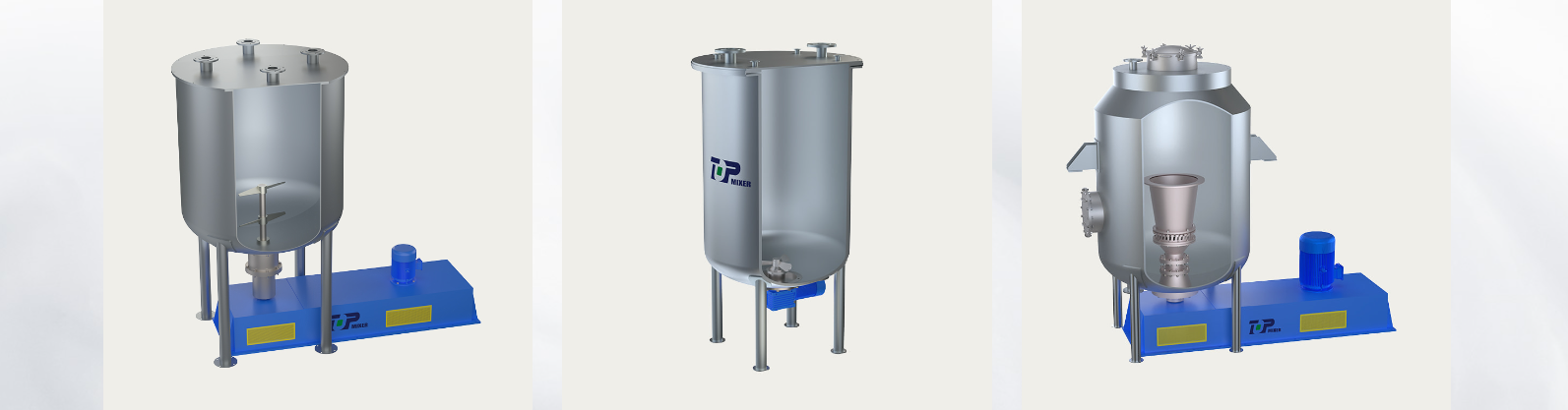

A blandebatteri i bunn , noen ganger kalt en røreverk med bunninngang eller bunnmontert blander, installeres gjennom gulvet i en tank i stedet for gjennom toppdekselet eller sideveggen. Motoren og den mekaniske tetningsenheten er plassert under eller direkte ved tankgulvet, og kobles til en relativt kort aksel som strekker seg inn i fartøyet der pumpehjulet roterer nær basen. Fordi aksellengden er kortere enn i et typisk toppinngangsarrangement, har bunninngangsblanderkonfigurasjonen en tendens til å redusere bøyelast og vibrasjon på akselen og lagrene under kontinuerlig drift.
Fordi pumpehjulet trekker og sirkulerer materiale direkte oppover fra tankgulvet, refererer noen prosessingeniører også til dette utstyret som en bunnfôrblander , siden blandevirkningen effektivt mater og redisdeler partiet fra bunnen av karet mot overflaten. Ved kontinuerlige eller semi-kontinuerlige operasjoner holder en bunnmontert agitator-konfigurasjon løpehjulet nær bunnen av karet, noe som støtter konsekvent blanding nær bunnen av tanken der sedimentering er mest sannsynlig.
Typiske bunninngangsmikserkomponenter
- Direktedrevet eller girredusert motor montert under tankgulvet
- Mekanisk tetningshus på punktet der akselen trenger inn i tanken
- Kort drivaksel som kobler motoren til pumpehjulet
- Impeller med lav skjærkraft designet for skånsom blanding eller suspensjon av lette faststoffer
- Monteringsflens som fester enheten til tankgulvet
Dette kompakte arrangementet er en vanlig årsak blandebatteri med bunn er valgt for anlegg der gulvplassen rundt tanken er begrenset og en høy toppmontert drivenhet ville være upraktisk.
Hva er en sideinngangsmikser
En sideinngangsblander er montert gjennom sideveggen til en tank, vanligvis plassert nær den nederste tredjedelen av fartøyet og vinklet litt nedover slik at pumpehjulet leder strømningen over tankgulvet og opp langs den motsatte veggen. Denne konfigurasjonen unngår behovet for å trenge gjennom tanktaket eller -gulvet, noe som er en grunn til at sideinngangsblandere er mye brukt på store lager- og blandetanker der toppdekselet allerede kan være opptatt av andre beslag, målere eller adkomstluker.
Fordi drivenheten sitter utenfor tanken på sideveggen, er vedlikeholdstilgang for motor og tetning vanligvis mulig uten å tømme karet helt, noe som er en praktisk fordel for svært store tanker der drenering er tidkrevende. Sideinngangsblandere er ofte forbundet med bulklagringsapplikasjoner som store kjemikalietanker, avløpsvannsbassenger og andre store volumbeholdere i stedet for små batch- eller sanitærbehandlingstanker.
Typiske sideinngangsmikserapplikasjoner
- Lagertanker med stor diameter som krever bulkblanding
- Tanker hvor taket ikke er lett tilgjengelig for toppinnkjøring
- Anvendelser hvor det er hovedmålet å hindre sedimentering over et stort tankgulvareal
- Fartøy hvor ekstern vedlikeholdstilgang til drivenheten er foretrukket
Bunninngangsmikser vs sideinngangsmikser: Tabell for funksjonssammenligning
Tabellen nedenfor oppsummerer typiske egenskaper for hver konfigurasjon. Faktiske spesifikasjoner varierer etter tankdesign, batchkrav og produsenten som leverer utstyret.
| Funksjon | Bunninngangsmikser | Sideinngang Mixer |
|---|---|---|
| Monteringssted | Gjennom tankgulvet | Gjennom sideveggen, vinklet nær bunnen |
| Typisk skaftlengde | Kort | Kort to medium |
| Typisk skjærnivå | Lavt | Lavt to medium |
| Vanlig tankstørrelse | Små til mellomstore kar | Store til veldig store lagertanker |
| Tilgang til rengjøring | Ofte grei, støtter lukkede systemer | Tilgjengelig fra utsiden av tankveggen |
| Typiske industrier | Meieri, kosmetikk, bioteknologi, utvalgte kjemikalietanker | Bulklagring, store kjemikalie- og vannbehandlingstanker |
| Typisk viskositetsområde | Lavt to medium viscosity | Lavt to medium viscosity, large volume |
Ytelsesegenskaper sammenlignet
Utover det fysiske monteringsstedet, har de to konfigurasjonene en tendens til å variere i hvordan de utfører mot flere praktiske prosesshensyn. Diagrammet nedenfor presenterer en relativ, illustrativ sammenligning på tvers av fire ofte diskuterte faktorer: skjærkontroll, enkel rengjøring, egnethet for store tanker og total fotavtrykkeffektivitet.
Blandere med bunninngang har en tendens til å score godt på skjærkontroll og enkel rengjøring, noe som er en grunn til at de er foretrukket for delikate, sanitære eller skjærfølsomme formuleringer. Blandere med sideinngang har en tendens til å score bedre når det gjelder egnethet for store tanker, siden sideveggmonteringen deres støtter bulkblanding over store tankdiametre uten å kreve en høy toppmontert montering.
Bottom-Entry Mixer Struktur forklart
Illustrasjonen nedenfor skisserer den generelle strukturelle utformingen av en typisk bunninngangsblanderinstallasjon, og viser hvordan motoren, tetningen, akselen og impelleren forholder seg til tankgulvet.
Lese oppsettet for Nederste oppføring Mixer
I denne layouten sitter motoren under tanken, forbundet med en kort drivaksel som går gjennom en mekanisk tetning ved tankgulvet. Monteringsflensen fester hele enheten til fartøyet, og pumpehjulet roterer rett inne i tanken nær basen, og sirkulerer prosessvæsken oppover gjennom partiet. Denne nærkoblede strukturen er et definerende trekk ved en blandebatteri med bunn og er en del av hvorfor utstyret har en tendens til å kreve mindre vertikal takhøyde enn alternativer for toppinngang.
Hvor bunninngangsmiksere og sideinngangsmiksere brukes
Blandere med bunninngang vises ofte i bransjer som verdsetter hygienisk design, skånsom blandevirkning og et kompakt fotavtrykk. Sideinngangsmiksere, på den annen side, er mer knyttet til store bulklagrings- og blandingsbehov. Kolonnediagrammet nedenfor illustrerer et generelt, ikke-eksakt bruksmønster på tvers av vanlige sektorer.
Den blandebatteri i bunn for chemical tanks er et praktisk alternativ i blandings-, nøytraliserings- og reaksjonsbeholdere der skånsom blanding er foretrukket og gulvmontert tilgang forenkler rutinemessig vedlikehold. På samme måte, a blandebatteri i bunn for storage tanks velges ofte når gulvplass er begrenset og topptilgang til fartøyet er begrenset av rør, plattformer eller annet fast utstyr. I mellomtiden er sideinngangskonfigurasjoner fortsatt vanlige i svært store vannbehandlingstanker og kjemikalielagringstanker der prioriteten er å holde et stort volum væske jevnt blandet.
Hensyn til viskositet, faststoffsuspensjon og batchstørrelse
Tankstørrelse og produktviskositet er to av de mest praktiske faktorene når man sammenligner en blandebatteri i bunn med en mikser for sideinngang. Linjediagrammet nedenfor viser en generell trend i hvordan egnethet har en tendens til å skifte etter hvert som tankstørrelsen øker, basert på typiske prosesstekniske mønstre.
Generelt har en blander med bunninngang en tendens til å forbli en sterk passform ettersom tankstørrelsen går fra liten til middels, mens en blander med sideinngang blir stadig mer praktisk ettersom tankdiameteren blir veldig stor, hovedsakelig fordi sideveggmonteringen unngår behovet for en høy drivenhet og forenkler tilgang til eksternt vedlikehold på store fartøyer.
Multi-faktor sammenligning
Den radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
Til sammen antyder disse sammenligningene at a blandebatteri med bunn har en tendens til å føre i skjærkontroll, enkel rengjøring og sanitær prosesspasning, mens en sideinngangsblander har en tendens til å føre i stort volum. Ingen av konfigurasjonene er universelt bedre på tvers av alle faktorer, og derfor er det praktisk å tilpasse blandetypen til den spesifikke tanken og prosessen.
Rengjørings- og vedlikeholdsforskjeller
Rutinemessig vedlikeholdsplanlegging avhenger ofte sterkt av hvor mikserdrevet og tetningen er plassert i forhold til tanken og den omkringliggende gulvplassen.
- En blander med bunninngang plasserer tetningen ved tankgulvet, noe som kan støtte lukket systemdrift og reduserer sjansen for produkteksponering under rutinemessige rengjøringssykluser.
- En blander med sideinngang plasserer tetningen på tankens sidevegg, slik at teknikere kan utføre service på drivverket og tetningen fra utsiden av tanken uten å måtte ha tilgang til området under karet.
- Blandeinstallasjoner med bunninngang drar ofte nytte av en liten vedlikeholdsgrop eller tilgjengelig gulvplass under tanken for service av motoren og tetningshuset.
- Installasjoner av mikser med sideinngang krever vanligvis fri plass langs tanksideveggen i stedet for under fartøyet, noe som kan forenkle planleggingen av layout i enkelte anlegg.
Begge konfigurasjonene kan designes med mekaniske tetninger som støtter relativt lange serviceintervaller, selv om den faktiske vedlikeholdsplanen avhenger av produktet som behandles, driftstemperatur og hvor ofte tanken rengjøres mellom batch.
Hvordan velge mellom en bunninngangsmikser og en sideinngangsmikser
Den following steps outline a practical way to work through the decision for a specific tank and process.
- Bekreft tankstørrelsen og -formen, siden bulklagringstanker med stor diameter har en tendens til å favorisere en sideinngangsblander, mens små til mellomstore prosessbeholdere ofte favoriserer en bunninngangsblander.
- Gjennomgå produktets viskositet og skjærfølsomhet, siden formuleringer med lav skjærkraft i meieri-, kosmetikk- eller bioteknologiapplikasjoner vanligvis drar nytte av en blander med bunninngang.
- Sjekk tilgjengelig gulvplass under tanken kontra plass langs tanksideveggen, siden dette ofte avgjør hvilken monteringsmåte som er fysisk praktisk.
- Vurder rengjøringsfrekvens og hygieniske krav, siden blandere med bunninngang ofte velges for lukkede, sanitære prosessmiljøer.
- Evaluer behov for vedlikeholdstilgang, inkludert om tanken lett kan tømmes for service eller om ekstern sideveggtilgang er å foretrekke.
- Diskuter impellertype og monteringsdetaljer med en kvalifisert leverandør av blandeutstyr som kan gjennomgå den spesifikke batch-, tanktegningen og prosessmålene.
Om Wuxi Top Mixer Equipment: A Bottom Entry Mixer Manufacturer
Wuxi Top Mixer Equipment Co., Ltd. ble etablert i 2003, med sin produksjonsbase lokalisert i Yangtze River Deltas økonomiske sone i Wuxi. Som en blandebatteri i bunn manufacturer , fokuserer selskapet på blandeutstyr for væske, pulver og slurry, og dekker forskning, design og produksjon for en rekke prosessindustrier. Organisasjonen er strukturert rundt dedikerte divisjoner, inkludert en divisjon for blanding av pulver og slurry, en divisjon for biomasseenergi og miljøvern, en mat- og farmasøytisk divisjon, og en divisjon for finkjemikalier, som lar ingeniørteam fokusere på de spesifikke kravene til hvert applikasjonsområde.
Den company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Ofte stilte spørsmål
| Q1: Hva er en bunninngangsmikser En blander med bunninngang er en industriell blandeanordning installert gjennom gulvet i en tank, med pumpehjulsakselen inn nedenfra i stedet for gjennom toppen eller sideveggen. Denne utformingen støtter direktedrift og skånsom blanding med lav skjærkraft i prosessbeholdere. | Spørsmål 2: Hva er en røreverk med bunninngang En bunninngangsblander refererer til samme kategori utstyr som en bunninngangsblander, med agitatorakselen og impelleren montert ved tankbunnen. Begrepet agitator brukes ofte om hverandre med mikser i prosessteknikk. |
| Spørsmål 3: Hvordan fungerer en blander med bunninngang Den motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: Hva brukes en bunnmontert blandebatteri til En bunnmontert mikser brukes vanligvis til å blande, homogenisere og bidra til å forhindre bunnfelling av faste stoffer i væsker med lav til middels viskositet, vanligvis i meieri-, kosmetikk- og bioteknologiapplikasjoner. |
| Spørsmål 5: Hva er fordelene med en blandebatteri med bunninngang Vanlige fordeler inkluderer et kompakt fotavtrykk, enkel tilgang til rengjøring, blanding med lav skjærkraft for delikate formuleringer og kompatibilitet med lukkede tanksystemer og redusert takhøyde. | Q6: Hvor brukes blandere med bunninngang Deny are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Spørsmål 7: Blander med bunninngang versus toppinngangsblander Et blandebatteri med toppinngang kommer inn ovenfra med lengre sjakt og takmontert støtte, mens et blandebatteri for nedre inngang kommer inn fra gulvet med kortere sjakt og reduserte takhøyde. | Q8: Bunninngang versus sideinngangsmiksere En blandebatteri med bunninngang trenger gjennom tankgulvet og passer til mindre, skånsomme blandebehov, mens en blandebatteri for sideinngang trenger inn i sideveggen nær bunnen og passer til store bulklagertanker. |
| Q9: Er en blander med bunninngang egnet for væsker med høy viskositet Blandere med bunninngang er generelt bedre egnet for væsker med lav og middels viskositet. Produkter med høyere viskositet krever ofte ekstra impeller- og kraftgjennomgang ved siden av denne konfigurasjonen. | Q10: Kan en blander med bunninngang suspendere faste stoffer Ja, en blander med bunninngang kan bidra til å holde faste stoffer med lett til moderat tetthet suspendert, spesielt i tanker med avrundet eller skrånende bunn som støtter jevn strøm fra impelleren nær gulvet. |
